Oyuncu masası kablolarını yönlendirmek için önce her kablonun cihazdan hedefe gideceği güzergâhı belirleyin; ana hattı masa altı tepsisinde, kıvrım, geçiş ve çıkış noktalarını ise klipslerle destekleyin. Hareketli monitör kollarında konnektörleri çekmeyecek kadar kablo payı bırakın ve kurulumu gerginlik, alt boşluk, destek stabilitesi ve servis erişimi açısından test edin.
4 aşamalı kablo yönlendirme planı
Bu plan, destekleri rastgele yerleştirmek yerine kablo güzergâhını cihaz hedefleri, masa geometrisi, hareket ve bakım erişimi üzerinden kurar.
Temel karar kuralı: Kablo güzergâhını desteğe uydurmayın; uygun desteği planlanan güzergâha ve masa koşullarına uydurun.
Gereken boşluk, destek konumu ve kablo payı sabit bir evrensel ölçü değildir; masa geometrisi, montaj yöntemi, gerçek kablo uzunluğu ve bağlı donanımın hareketi bu değerleri belirler.
Herhangi bir destek monte etmeden önce her cihaz bağlantısını, kablo hedefini ve kablo güzergâhını haritalayın.
PC veya konsolu, monitörü, güç kaynağını ve bağlı çevre birimlerini konumları sabit kalan sabit uç noktalar olarak değerlendirin; ayarlanabilir monitör kolu gibi ekipmanlar ise hareketi yönlendirme kısıtını değiştiren hareketli donanımdır.
Bu, sabit uç noktaları hareket payı gerektiren bağlantılardan ayırır.
Her kablo için, kablo uzunluğunun giriş noktasından çıkış noktasına kadar amaçlanan güzergâhı gerginleşmeden izleyip izleyemeyeceğini kontrol edin.
Alt boşluk ve mevcut montaj yüzeyi, kablo güzergâhının hangi bölümlerinin bir destek konumunu barındırabileceğini belirler; kullanılabilir boşluk sabit bir mesafeye göre değil, gerçek masa geometrisine göre değerlendirilmelidir.

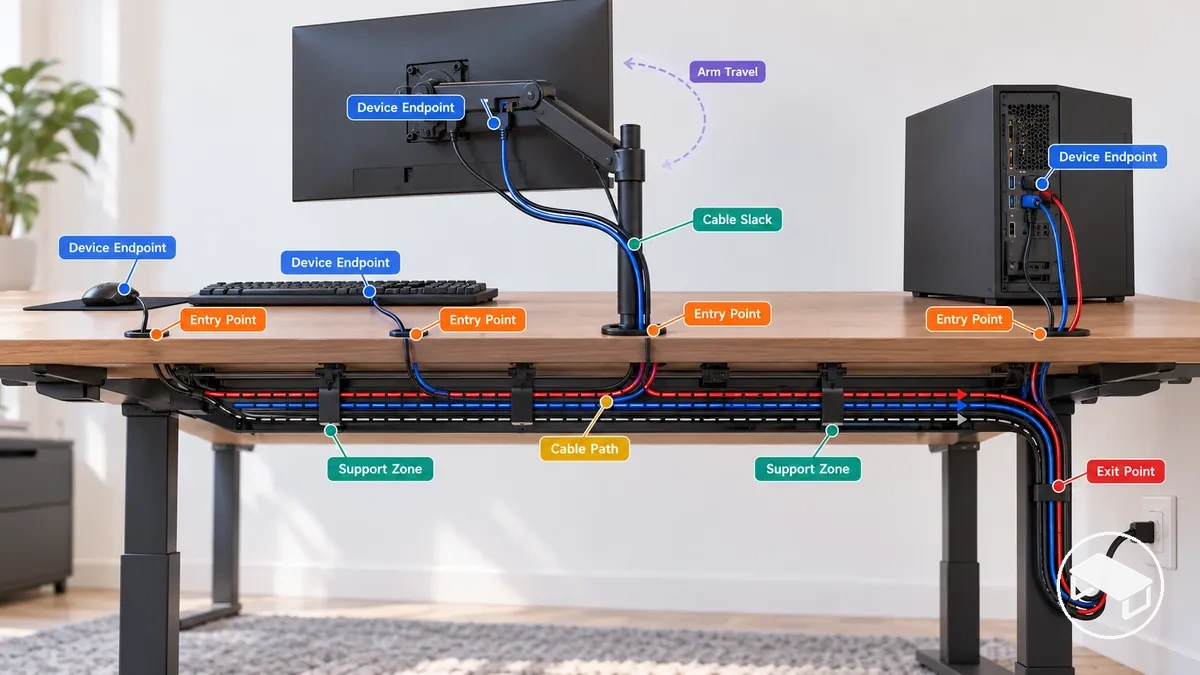

Haritalanan görünüm, kurulumdan önce cihaz uç noktalarını, giriş ve çıkış noktalarını, masa altı güzergâhı, kullanılabilir destek bölgelerini ve monitör kolu hareketini göstermelidir.
Örneğin, ayarlanabilir bir monitör kolunu başlangıç konumundan uzağa hareket ettirmek, monitör bağlantısı ile ilk sabit masa altı noktası arasındaki kablo güzergâhını uzatabilir.
Kablo, amaçlanan monitör kolu hareketi sırasında gerginleşirse, planlanan güzergâh daha fazla kablo payı veya farklı bir geçiş noktası gerektirir; bu hareket boyunca serbest kalırsa, gergin tutulmadan sabit masa altı güzergâha geçebilir.
Kablo tepsisini ve kablo klipslerini, uygun montaj konumlarına uydurmak için kablo güzergâhını kaydırmak yerine planlanan güzergâhı izleyen destek noktalarına monte edin.
Montaj yöntemi mevcut masa yüzeyi veya kenarıyla uyumlu olmalı; her montaj konumu ise desteğin amaçlandığı gibi takılabilmesi için yeterli boşluk ve erişim gerektirir.
Her konumu sabitlemeden önce doğrulayın, ardından seçilen montaj yönteminin gerektirdiği yüzey hazırlığını tamamlayın.

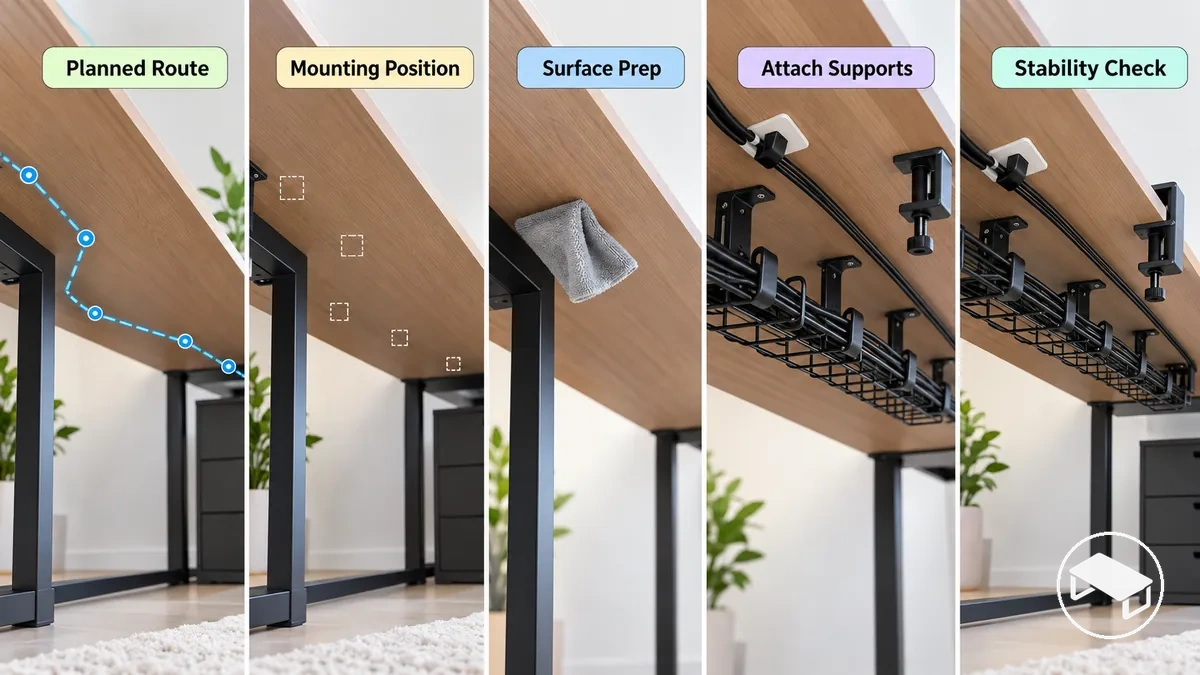

Planlanan güzergâhı sırayla monte edilmiş destek noktalarına dönüştürün: konumları doğrulayın, montaj alanlarını hazırlayın, destekleri takın ve ilk stabilite kontrolünü yapın.
Yapıştırmalı montaj için temas yüzeyini montaj üreticisinin talimatlarına göre hazırlayın; kelepçeli destek için masa kenarının ve mevcut boşluğun o desteğin bağlantı geometrisine uygun olduğunu doğrulayın.
Montajdan sonra kablo tepsisini ve kablo klipslerini ilk stabilite açısından kontrol edin ve desteklerin kablo yerleştirme veya ayar için erişilebilir kaldığını doğrulayın.
Bir destek kayarsa, amaçlandığı gibi oturmazsa veya gereken erişim alanını engellerse, devam etmeden önce o montaj konumunu veya yöntemini yeniden değerlendirin.
Destekler geçerli ilk kontrollerini geçtiğinde ve hâlâ planlanan güzergâhı izlediğinde kurulum sonraki yönlendirme aşamasına hazırdır.

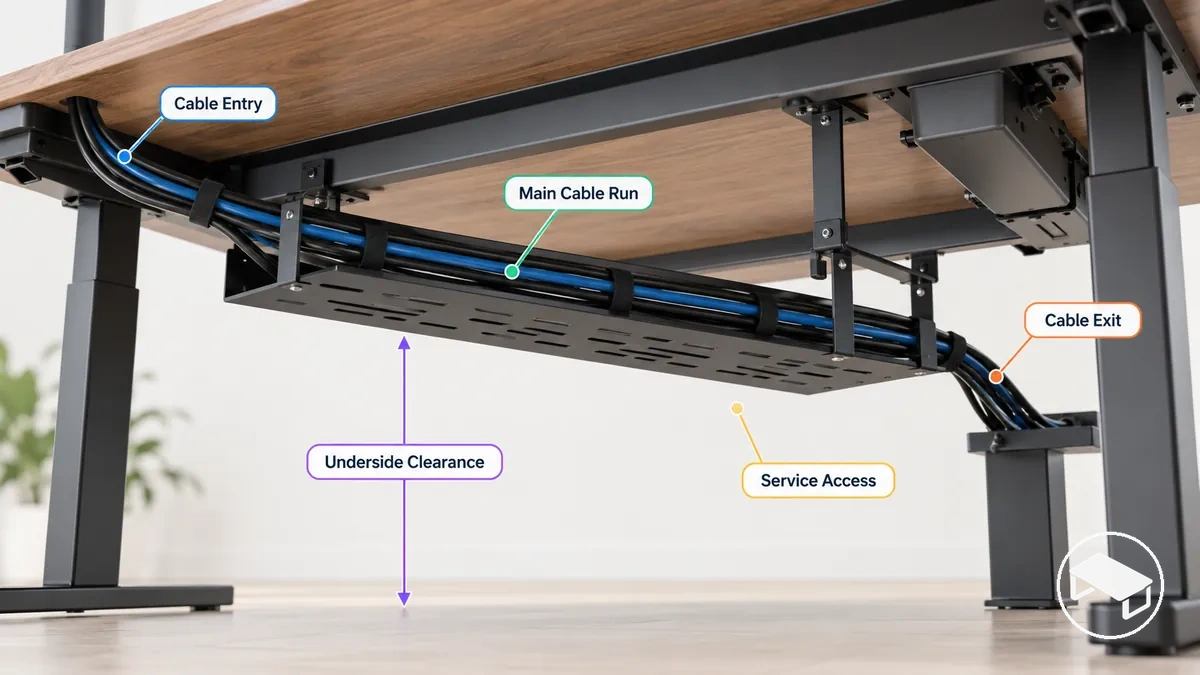

Masa altı tepsisini ana kablo hattıyla hizalanacak şekilde konumlandırın; kablo girişi, kablo çıkışı ve servis erişimi için kullanılabilir alan bırakın.
Tepsi konumu, kablo demetinin planlanan güzergâh boyunca tepsiye girmesine, içinden geçmesine ve tepsiyi terk etmesine izin vermeli; kaçınılabilir engellerin etrafından yönlendirilmemelidir; alt boşluk ise tepsi, kablolar ve gerçek masa yapısı çevresinde gereken erişim için yeterli olmalıdır.
Masa iskeleti, tepsi tasarımı ve yakındaki hareketli donanım, hangi hizalanmış tepsi konumunun kullanılabilir alt boşluk ve servis erişimi sağladığını belirler.
Kablo girişini ve kablo çıkışını erişilebilir tutun; ana kablo hattını, demeti veya ona erişimi engelleyecek masa yapısı ya da hareket bölgelerinden uzak tutun.
Hizalanmış bir konum masa iskeletiyle, hareketli donanımla veya gereken erişimle çakışırsa, tepsiyi veya kablo demetini engellenen alana zorlamak yerine masa altı tepsisini planlanan güzergâh boyunca yeniden konumlandırın.

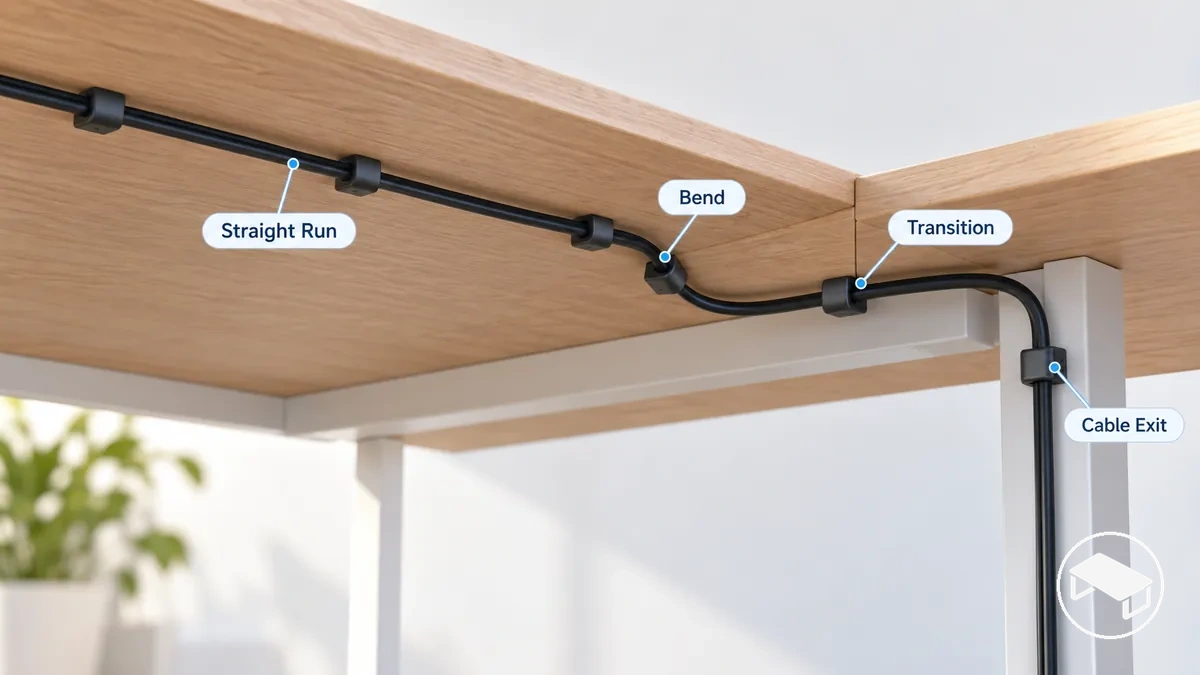

Kablo klipslerini, kablo güzergâhının bir kıvrımda yön değiştirdiği, yüzeyler arasında geçiş yaptığı veya bir kablo çıkışına ulaştığı işlevsel kontrol noktalarına yerleştirin.
Bu noktalarda klips, kabloyu amaçlanan yönde yönlendiren bir tutma sağlar; buna karşılık, kablo davranışı sabit olan düz bir hat daha az destek noktası kullanabilir, çünkü güzergâh şekli daha az yön kontrolü gerektirir.
Klips yoğunluğu güzergâh şeklini, kablo davranışını, montaj tipini ve her kontrol noktasında gereken tutmayı izlemelidir.
Bir kıvrım veya geçiş, amaçlanan kablo yönünü korumak için yeterli tutma gerektirir; bir kablo çıkışı ise kablonun desteklenen hattan nasıl ayrıldığına uygun destek gerektirir.
Her destek noktasını bu koşullara göre belirleyin; tüm güzergâh boyunca desteklenmeyen sabit bir aralık uygulamayın.
Delik açmadan kablo yönlendirmek için kelepçeli veya yapıştırmalı desteği, masa geometrisi, montaj yüzeyi, beklenen kablo yükü ve sökülebilirlik ihtiyacına göre seçin. İki yöntemin uygunluk koşulları aynı değildir.
Deliksiz montaj için uygunluk karşılaştırması
Kelepçeli destek
Yapıştırmalı montaj
Bir yöntem masa kenarı veya yüzey koşullarını karşılamıyorsa onu zorlamayın; planlanan güzergâh üzerinde başka bir montaj konumu ya da uygun bir destek yöntemi seçin.
Kurulum sırasında doğru olan montaj seçimi, daha sonra yerinden çıkan bir yapıştırmalı desteğin teşhisinden farklıdır; sürekli ayrılan bir destek, ayrı bir sorun giderme kontrolü gerektirir.
Kabloları masa altında monte edilmiş kablo tepsisi ve kablo klipslerinden geçirerek yönlendirin; her hat, erişilebilir ve bakıma uygun kalırken kendi kablo hedefine ulaşmalıdır.
Kablo güzergâhı, demetin tek tip görünmesi için hattı yönlendirmeden gereken kıvrımları ve erişim noktalarını barındırmalıdır.
Kablo demeti oluşturmadan önce her bir güzergâhı hedefinden başlayarak belirleyin.
Tekil hatlardan yönetilebilir demetlere doğru çalışın; kabloları yalnızca görünüşe göre gruplamak yerine pratik bir güzergâhı veya hedefi paylaşanları gruplayın.
Kablolar farklı hareket veya servis erişimi gerektirdiğinde, yeniden kullanılabilir bağları uygulamadan önce bu gereksinimleri koruyacak kadar bağımsız yönlendirin.
Kablo demetini sabitledikten sonra, fazla kablonun bakım için gereken bağlantıları veya erişim noktalarını engellemeden muhafaza edildiğini doğrulayın.
Hareket gerektiren kablolar, güzergâhları için belirlenen hareket payını korumalıdır; yeniden kullanılabilir bağlar ise bir kablonun servis veya değişim gerektirdiğinde demetin yeniden açılabilir kalmasını sağlamalıdır.
Desteklenen hatlar erişilebilir, bakıma uygun ve gereken hareketlerini karşılayabilir kaldığında yönlendirme aşaması tamamlanır.
Monitör güç kablosunu, görüntü kablosunu ve çevre birimi kablolarını düzenli bir hat üzerinde tutarken, yeniden bağlantı veya cihaz değişikliği için tanımlanabilir ve erişilebilir bırakın.
Bakıma uygun hat için üç kontrol
Yeniden kullanılabilir bağlar, gruplanan hatları tutarken demetin bakım veya cihaz değişikliği için yeniden açılmasına izin verir. Güzergâhı tamamlamadan önce her kablonun tanımlanabilir kaldığını ve servis gereken bağlantılara erişilebildiğini doğrulayın.
Monitör kolu için kablo payını sabit bir uzunluktan değil, kolun gerçekten kullanılan hareket aralığından ve kablo güzergâhından belirleyin. Amaç, kablonun tüm kullanılan konumlarda konnektörü çekmeden hareketi izlemesidir.
Hareket payı nasıl değerlendirilir?
Kontrolü geçer
Kol amaçlanan hareketini tamamlar, kablo gerginleşmez ve bırakılan servis halkası hareket boyunca kontrollü ve erişilebilir kalır.
Yeniden ayarla
Hareket konnektörü çekiyorsa veya kontrolsüz bir kablo halkası oluşturuyorsa, kablo payını ya da hareketli hat ile sabit masa altı hattının buluştuğu geçiş noktasını değiştirin.
Monitör kolunu kurulumda gerçekten kullanılacak konumlar boyunca hareket ettirin ve her konumda kabloyu gözlemleyin. Sabit kullanılan bir monitör yalnızca gerçek hareketi kadar pay ister; sık yeniden konumlandırılan bir kolun payı ise daha geniş kullanılan hareket aralığında doğrulanmalıdır.
Fazla kabloyu yalnızca keskin kıvrım, ezilme, konnektör gerginliği veya gereken hareket kaybı oluşturmadan kontrol edilebiliyorsa demetleyin.
Demetleme sınırı
Doğru demetleme
Aşırı sıkı demetleme
Bitirmeden önce fazla kablonun destekli güzergâhta muhafaza edildiğini ve gereken her bağlantıya ilgisiz hatları sökmeden erişilebildiğini doğrulayın.
Yaygın bir kablo yönlendirme hatası, planlamayı atlamak veya kabloları gereken hareketi ve servis erişimini azaltacak şekilde sabitlemektir.
Aşırı sıkma, aşırı doldurma ve kablo uzunluğunu hesaba katmama, aksi halde kullanılabilir bir güzergâhı hareket ettirmeyi, erişmeyi veya değiştirmeyi zorlaştırabilir.
Bu hataları, sonraki donanım arızasının teşhisi olarak değil, yönlendirme sırasında düzeltilecek önleme noktaları olarak değerlendirin.
Aşağıdaki tekrarlayan hatalar, her yönlendirme seçimini olası bir sonuçla ve ölçülü bir düzeltmeyle ilişkilendirir.
Amaç, tüm yönlendirme sürecini yinelemeden planlanan kablo düzenini, gereken hareketi ve bakıma uygunluğu korumaktır.
| Hata | Olası sonuç | Düzeltme |
|---|---|---|
| Kabloları sabitlemeden önce güzergâh planlamasını atlamak | Kablo düzeni cihaz hedefleriyle, kullanılabilir destek konumlarıyla veya gereken hareketle çakışabilir. | Destekleri veya demetleri sabitlemeden önce güzergâhı, kablo uzunluğunu, uç noktaları ve hareket gereksinimlerini doğrulayın. |
| Kablo bağlarını veya demetleri aşırı sıkmak | Kablo demetinde keskin kıvrımlar, konnektör zorlanması veya pay gereken yerlerde kısıtlanmış hareket oluşabilir. | Demeti yalnızca güzergâhı kontrol etmeye yetecek kadar sıkı tutun; yeniden açma veya ayar gereken yerlerde yeniden kullanılabilir bağlar kullanın. |
| Kablo tepsisini aşırı doldurmak | Aşırı kalabalık, servis erişimini azaltabilir ve tek tek kabloların tanımlanmasını, çıkarılmasını veya yeniden yönlendirilmesini zorlaştırabilir. | Kablo demetini küçültün veya hatları, gereken bağlantılar ve tek tek kablolar erişilebilir kalacak şekilde yeniden dağıtın. |
| Güzergâh seçilirken kablo uzunluğunun göz ardı edilmesi | Bir hat hedefine ulaşmadan gerginleşebilir veya güzergâh boyunca fazla kablo kötü muhafaza edilebilir. | Kablo uzunluğunu tam planlanan güzergâha göre kontrol edin ve hattı sabitlemeden önce güzergâhı veya kablo uzunluğunu veya güzergâhı yeniden değerlendirin. |
| Bağlantıları ulaşılamayacak yerlere yönlendirmek | Rutin yeniden bağlantı veya değişim, ilgisiz demetlerin veya desteklerin bozulmasını gerektirebilir. | Servis gerektirmesi muhtemel bağlantıları erişilebilir noktalarda tutun ve çevrelerindeki servis erişimini koruyun. |
En yüksek etkili düzeltmeler; destekleri sabitlemeden önce planlamayı tamamlamak, bağlı donanımın gerektirdiği hareketi korumak ve kablo hatlarını aşırı sıkmak veya aşırı doldurmak yerine servis erişimini sürdürmektir.
Her hatanın pratik sonucu, kaçınılmaz bir arızayı ima etmek yerine gerçek kablo düzenine, kablo uzunluğuna, destek yöntemine ve hareket gereksinimlerine bağlıdır.
Bir kablo klipsi kurulumdan sonra sürekli yerinden çıkıyorsa, yerinden çıkan klipsi ayrı bir sorun giderme konusu olarak değerlendirin; uygun olan bir güzergâhı tekrar tekrar değiştirmeyin.
Nihai güzergâh, mevcut kontrolünü yalnızca kablolar destekli kalıyorsa, konnektör erişimi mevcut kalıyorsa ve ayarlanabilir bileşenler amaçlanan hareketlerini kablo gerginliği veya konnektör gerginliği olmadan tamamlayabiliyorsa geçer.
Gereken hareket kısıtlanırsa, bir bağlantı çekilirse, alt boşluk engellenirse veya servis erişimi kapanırsa, kurulumu tamamlanmış saymadan önce etkilenen yönlendirilmiş öğeyi yeniden düzenleyin.
Nihai güzergâhı, kurulumun gerçekte kullanacağı konumlarda ve hareketlerde test edin.
Kablo gerginliğini, alt boşluğu, tepsi stabilitesini, klips stabilitesini, monitör kolu hareketini, konnektör erişimini ve her bakıma uygun demetin erişilebilir kalıp kalmadığını doğrulayın.
Buna göre geçerli bir nihai güzergâh, gereken hareket sırasında gözlemlenen konnektör gerginliği göstermez, gerçek masa kurulumunun gerektirdiği alt boşluğu korur, tepsi ve klipsleri mevcut inceleme sırasında oturmuş tutar ve konnektör erişimini ve bakıma uygun bir demeti sürdürür.
Bu gözlemler, uzun vadeli yapıştırıcı performansını veya kalıcı destek stabilitesini garanti etmek yerine mevcut yönlendirme durumunu doğrular.
Başarısız olan her koşulu, isteğe bağlı aksesuar alternatiflerini değerlendirmeden önce etkilenen öğeyi gevşeterek, yeniden konumlandırarak veya yeniden yönlendirerek düzeltin.
Aşağıdaki ürünleri, canlı fiyat veya satıcı koşullarına göre değil, montaj profili ve kullanım ihtiyacına göre karşılaştırılabilecek örnekler olarak değerlendirin.

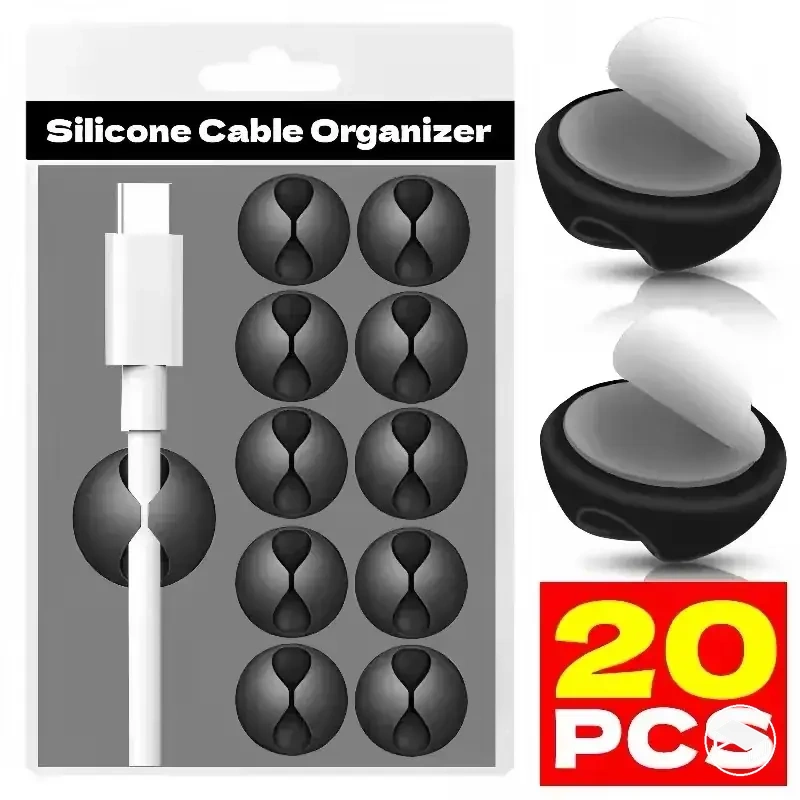

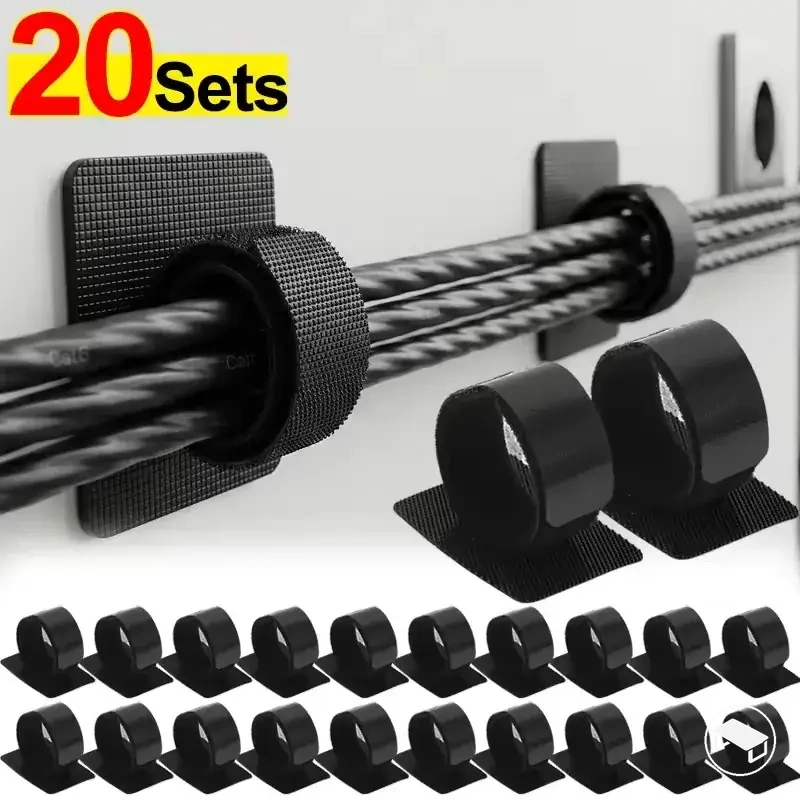

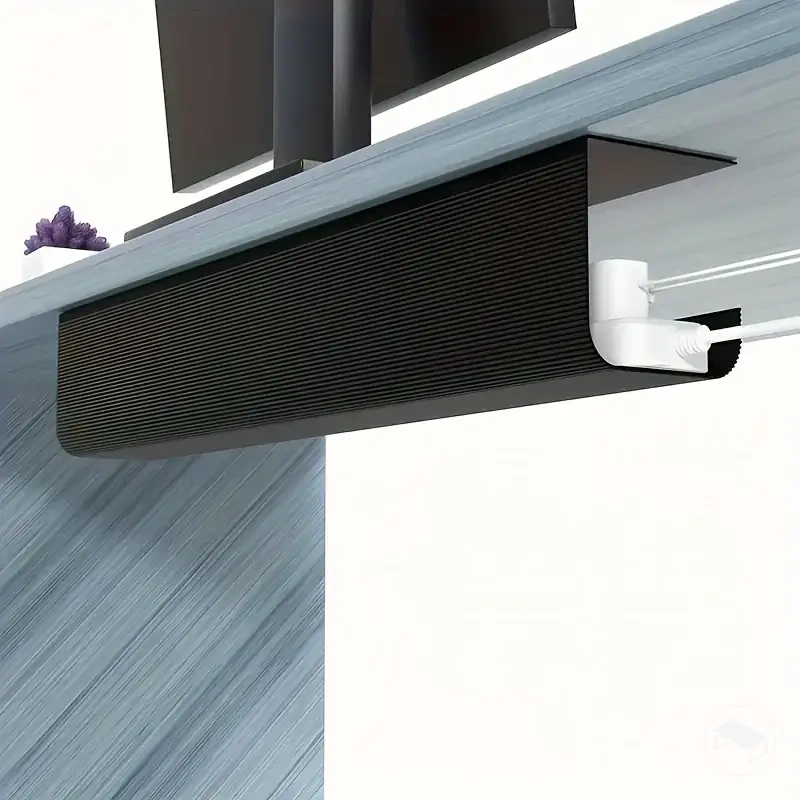

Kelepçeli tepsi için masa kenarı ve boşluğu; yapıştırmalı tepsi veya klips için yüzey uyumu ve hazırlığı; cırt cırtlı tutucular için yeniden açılabilir demetleme ihtiyacını kontrol edin. Ürün ayrıntıları ve geçerli yük sınırları seçtiğiniz ürüne özgüdür.
