Checklist de compatibilidade de grampos para acessórios de mesa gamer
Um grampo para acessório de mesa gamer é compatível apenas quando, na posição de montagem pretendida, a espessura local do tampo fica dentro da faixa declarada do modelo, há contato utilizável, existe espaço livre suficiente para o mecanismo e a carga pretendida respeita a capacidade declarada, com suporte local adequado do tampo. Atender apenas à espessura não basta: a geometria da borda e as demais condições precisam ser verificadas no mesmo ponto de montagem.
Verificador de compatibilidade do grampo
Avalie a mesma posição de montagem em todos os critérios. O resultado organiza a decisão de ajuste; ele não substitui as especificações e instruções do fabricante do suporte.
Regra de decisão: uma única condição impeditiva já torna aquela posição inadequada para a configuração avaliada; critérios ainda não verificados mantêm a compatibilidade em aberto.
A faixa de abertura e a capacidade de carga são específicas de cada modelo; use os valores declarados pelo fabricante do suporte e compare-os com a geometria real da mesa no ponto de montagem, sem presumir um limite universal.
Índice
Condições de mesa e montagem que determinam a compatibilidade do grampo
A compatibilidade do grampo exige que as condições do lado da mesa e as condições do lado do suporte coincidam na mesma posição de montagem.
A mesa deve oferecer geometria acessível para o grampo, enquanto o suporte deve acomodar essa geometria dentro de suas condições de ajuste suportadas.
Uma posição adequada combina acesso à borda da mesa, faixa de espessura suportada, superfícies de contato utilizáveis e espaço suficiente ao redor para o hardware do grampo.
O ajuste local deve ser verificado, não presumido a partir da mesa ou do suporte isoladamente.

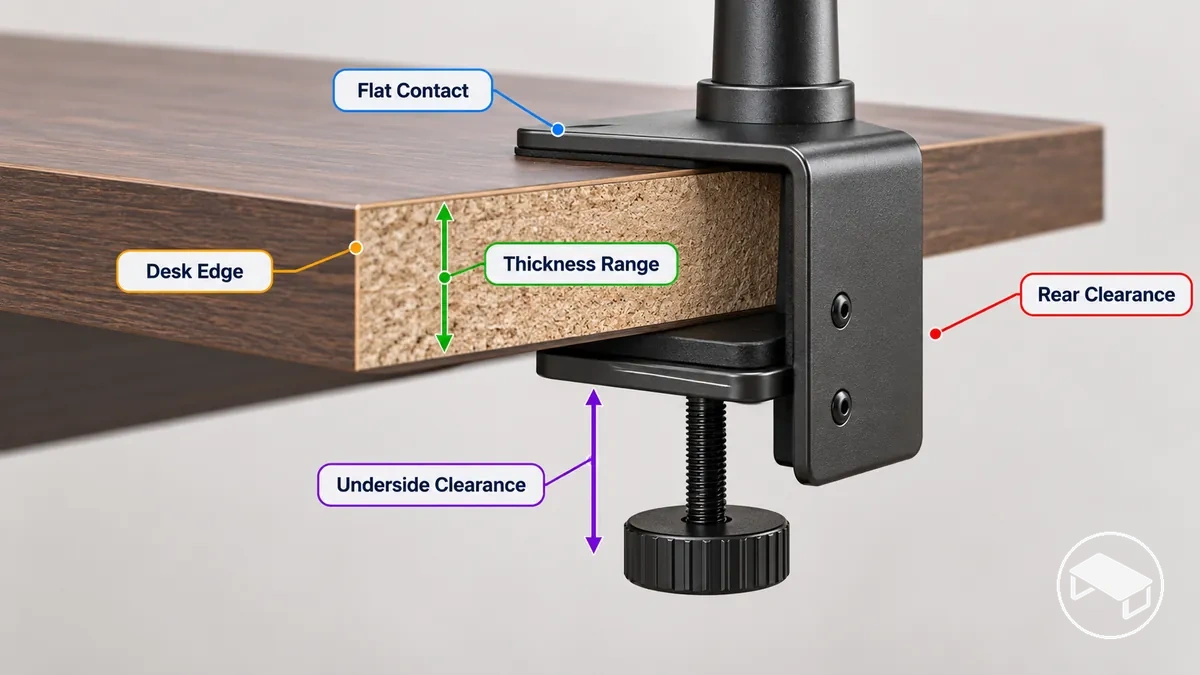

O diagrama abaixo mostra como a borda da mesa, a espessura do tampo, as superfícies planas de contato, o espaço livre traseiro e o espaço livre inferior devem coincidir com o corpo do grampo em uma posição de montagem.
Essas condições de mesa e montagem devem estar disponíveis em conjunto para que a configuração de grampo ilustrada se ajuste.
Checklist de ajuste físico no ponto de montagem
- Acesso à borda da mesa: a borda da mesa e o caminho de fixação pretendido devem estar fisicamente acessíveis; uma obstrução nesse caminho impede que a configuração do grampo se ajuste ali.
- Faixa de espessura suportada: a espessura local do tampo deve estar dentro da faixa declarada para o modelo específico de grampo; uma espessura fora dessa faixa reprova a condição de ajuste de espessura do modelo.
- Contato plano: a posição de montagem deve oferecer área de contato utilizável para as superfícies de contato superior e inferior do grampo; um formato ou obstrução que impeça o contato exigido elimina essa condição de ajuste.
- Espaço livre traseiro: o espaço atrás da borda da mesa deve acomodar as partes do grampo que se estendem além do tampo; uma obstrução nesse espaço necessário impede a configuração pretendida.
- Espaço livre inferior: a área abaixo da posição de montagem deve oferecer o espaço de hardware exigido pelo corpo do grampo e pelo mecanismo de aperto; uma obstrução ali pode impedir que o grampo ocupe sua posição necessária.
Esse checklist estabelece o ajuste físico local do grampo. A adequação estrutural da mesa e a capacidade de carga continuam sendo verificações separadas.
Suportes de grampo precisam de acesso à borda da mesa, enquanto suportes de ilhós precisam de uma abertura adequada
Um suporte de grampo precisa de acesso utilizável à borda da mesa e superfícies de contato adequadas acima e abaixo da borda, enquanto um suporte de ilhós precisa de uma abertura de ilhós adequada através da superfície de montagem e acesso inferior para seu hardware de fixação.

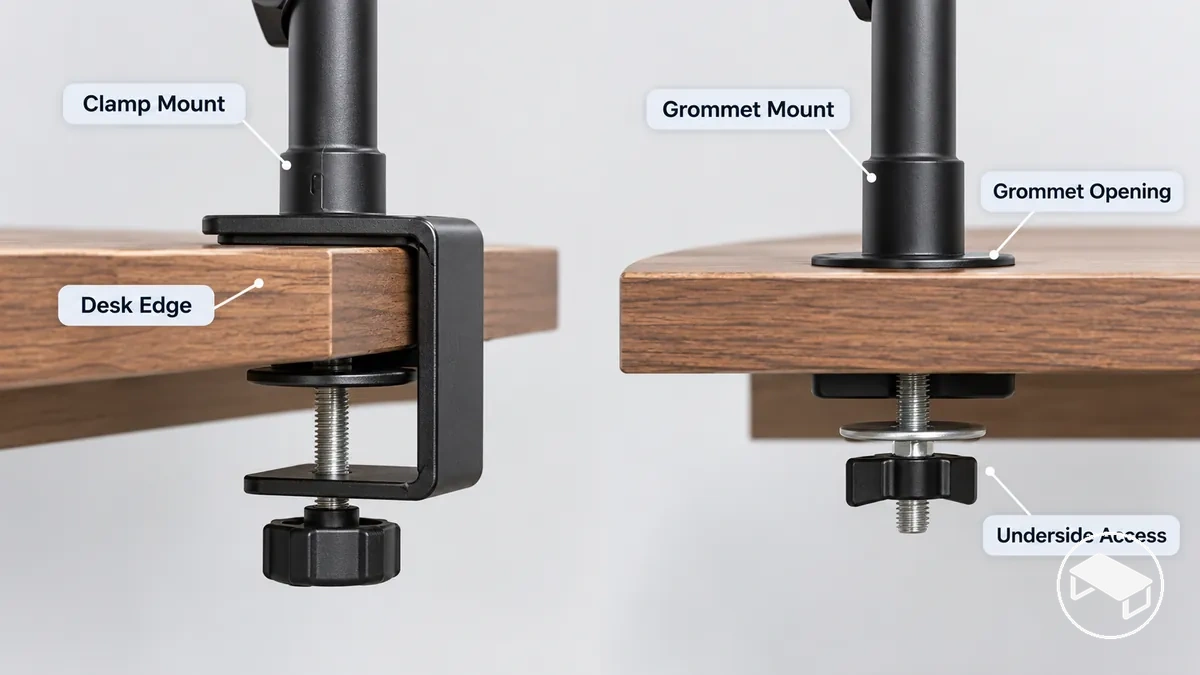

O gráfico comparativo abaixo mostra as condições da mesa para cada caminho de fixação: um suporte de grampo prende-se a uma borda acessível da mesa, enquanto um suporte de ilhós passa por uma abertura adequada na superfície de montagem, com acesso inferior disponível para o hardware em ambas as configurações.
Grampo ou ilhós: o que a mesa precisa oferecer
Fixação por grampo
Requer borda acessível, apoio utilizável acima e abaixo e espaço para o mecanismo de aperto.
Fixação por ilhós
Requer abertura adequada no tampo, área local de apoio e acesso inferior para o conjunto de fixação.
Nenhum método é superior por si só. O melhor encaixe depende da geometria local da mesa e do design específico do suporte.
Fatores mais amplos para escolher suportes de monitor compatíveis para mesa gamer vão além desta distinção local de fixação.
Espessura da mesa e faixa de abertura do grampo
A espessura medida da mesa no ponto de montagem pretendido deve estar dentro da faixa de abertura declarada para esse suporte específico antes que a compatibilidade de espessura possa ser estabelecida.
A faixa suportada é específica de cada modelo, então nenhum limite universal em milímetros deve ser presumido quando a especificação declarada pelo fabricante não estiver disponível.
Estar dentro dessa faixa é necessário, mas não estabelece por si só uma montagem segura, porque o engate exigido e as condições de contato local permanecem separados.
Tanto a espessura mínima declarada quanto a espessura máxima declarada afetam a decisão de ajuste.
Por exemplo, uma espessura medida abaixo do mínimo declarado pode ficar fora da faixa de engate pretendida do grampo, enquanto uma medição acima do máximo declarado pode exceder a abertura disponível do grampo.

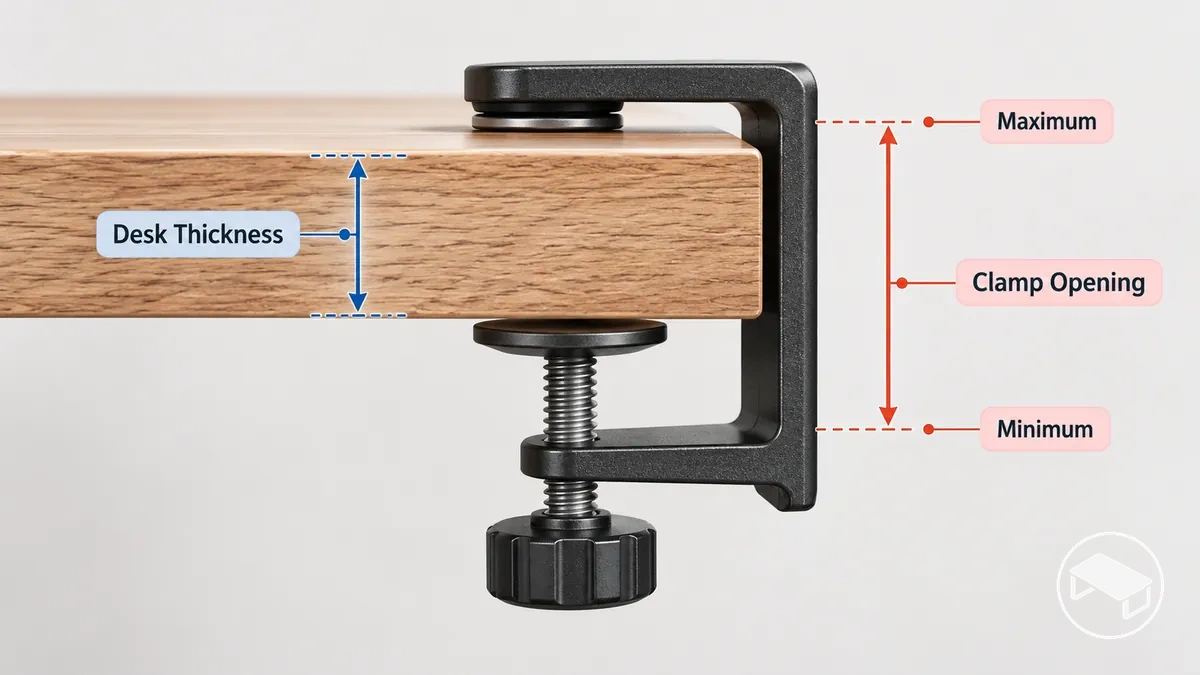

O diagrama esclarece essa relação ao mostrar a espessura do tampo separadamente da abertura do grampo e de seus pontos de contato superior e inferior.
Compare a espessura da mesa com a faixa de abertura declarada do grampo no ponto de montagem pretendido usando as condições abaixo.
| Entidade/peça | Atributo/critério | Valor/condição | Implicação para o ajuste |
|---|---|---|---|
| Tampo | Espessura medida da mesa | Abaixo da espessura mínima declarada do grampo | Fora da faixa suportada; a compatibilidade de espessura não é estabelecida para esse modelo de grampo. |
| Tampo e grampo | Espessura medida em relação à faixa de abertura do grampo | No mínimo declarado ou entre o mínimo e o máximo declarados | Atende à condição de faixa de espessura do modelo; o engate exigido e outras condições de ajuste local ainda determinam a compatibilidade final. |
| Tampo | Espessura medida da mesa | Acima da espessura máxima declarada do grampo | Fora da faixa suportada porque o tampo excede a abertura declarada do grampo para esse modelo. |
Meça a espessura do tampo na posição pretendida do grampo
Meça a espessura do tampo na posição exata pretendida do grampo na borda da mesa, para que a medição represente as superfícies que o grampo realmente abrangerá.
Use a superfície superior e a parte inferior real nesse ponto como limites da medição.

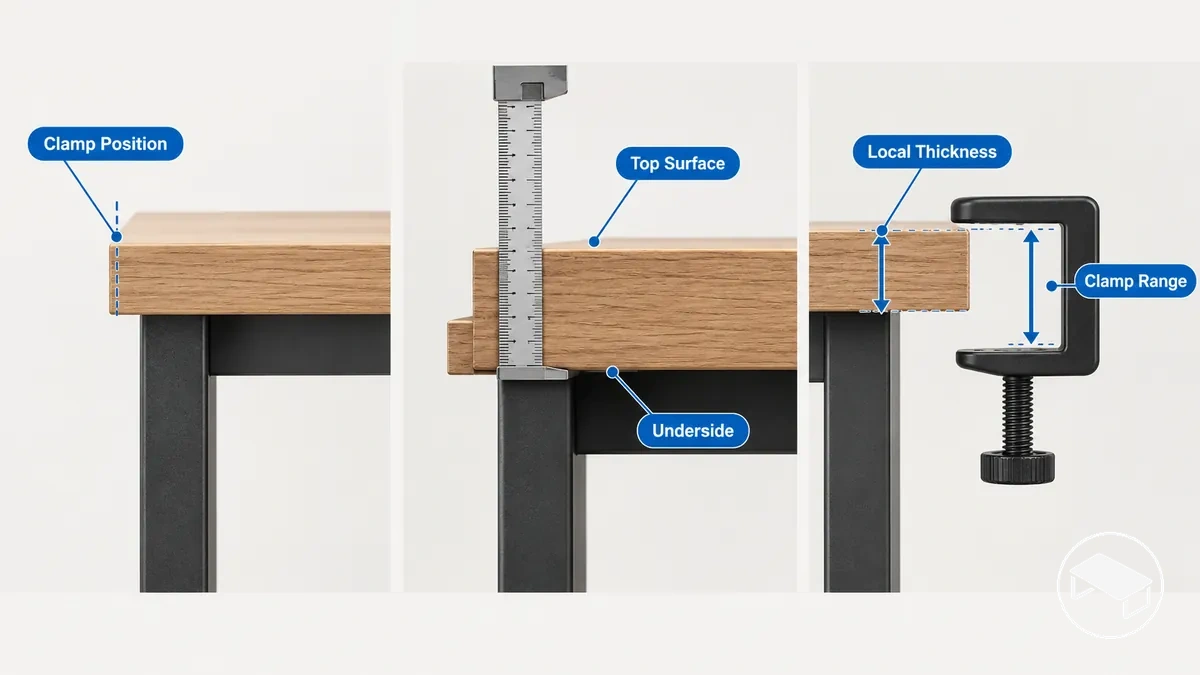

A imagem abaixo mostra o local exato de medição e as superfícies antes da verificação em três etapas.
- Localize a posição exata pretendida do grampo na borda da mesa, onde o grampo abrangeria o tampo.
- Meça da superfície superior até a parte inferior real nessa posição; se uma saliência ou perfil escalonado alterar a espessura local, siga as superfícies que o grampo abrangeria.
- Compare a espessura medida com a faixa de abertura declarada para o suporte específico, para verificar se a medição local está dentro do limite declarado.
Por exemplo, se houver uma saliência ou borda escalonada na posição pretendida do grampo, a espessura relevante do tampo é a distância entre a superfície superior e a parte inferior que o grampo realmente contataria ali.
Essa medição verifica uma condição local de dimensionamento e não estabelece por si só a compatibilidade geral.
Formato da borda da mesa e área de contato do grampo
O formato da borda da mesa pode reduzir a área de contato utilizável do grampo mesmo quando a espessura do tampo está dentro da faixa suportada pelo suporte.
Um grampo exige superfícies de apoio utilizáveis onde suas almofadas superior e inferior encontram a mesa, e a profundidade de contato disponível deve ser adequada à geometria do grampo.
Um chanfro, borda arredondada, saliência ou aba pode alterar essas superfícies sem tornar automaticamente a mesa incompatível.
O foco da decisão é, portanto, o contato plano utilizável disponível na posição de montagem pretendida.
Por exemplo, um perfil de borda pode oferecer contato superior suficiente para a almofada superior do grampo, enquanto um chanfro ou parte inferior arredondada reduz o contato plano disponível para a almofada inferior.
Uma saliência ou aba pode alterar a profundidade de contato ao deslocar onde as almofadas do grampo podem se apoiar em relação à borda da mesa.
O que verificar nas superfícies de contato
- Apoio da almofada superior: A área de contato superior oferece uma superfície plana de contato para a almofada do grampo; uma superfície interrompida ou fortemente curvada reduz o apoio utilizável.
- Apoio da almofada inferior: A área de contato inferior oferece uma superfície plana de contato utilizável para a almofada inferior; um chanfro, borda arredondada ou degrau pode reduzir a área disponível para apoio.
- Profundidade de contato: A borda da mesa oferece profundidade utilizável suficiente para que as superfícies de contato do grampo se apoiem na área pretendida; profundidade insuficiente limita o contato utilizável do grampo.
- Interrupção do perfil da borda: Um chanfro ou borda arredondada dentro da área de apoio de uma almofada altera a condição de contato, então a compatibilidade depende de o grampo ainda conseguir se apoiar em superfícies utilizáveis.
- Saliência ou aba local: Uma saliência ou aba dentro do caminho de apoio do grampo altera a geometria local, então as superfícies reais de contato superior e inferior determinam se o apoio utilizável permanece disponível.
A compatibilidade nominal de espessura da mesa não estabelece a compatibilidade de contato do grampo quando as almofadas não conseguem se apoiar em superfícies utilizáveis na posição de montagem pretendida.
Trate o formato da borda da mesa, o contato superior, o contato inferior e a profundidade de contato como condições locais de apoio para o grampo específico, em vez de presumir que toda borda não quadrada se ajusta ou falha.
Bordas chanfradas, arredondadas e com saliência reduzem o contato utilizável do grampo
Uma borda chanfrada, arredondada ou com saliência pode reduzir o apoio plano de uma almofada do grampo quando o perfil se sobrepõe à superfície de apoio da almofada, mas a compatibilidade depende da geometria real do grampo.
Como o perfil da borda altera o apoio
Chanfro ou curva
Pode reduzir a área plana utilizável quando invade a região onde a almofada precisa se apoiar.
Saliência ou aba
Pode deslocar o ponto de contato e alterar a profundidade disponível para o grampo.
Critério decisivo
O perfil é aceitável quando o grampo específico mantém apoio plano e profundidade de contato utilizável.
Avalie o ajuste local pelo contato utilizável e pela profundidade de contato disponíveis para o grampo específico, não apenas pelo nome do perfil da borda.
Placas de montagem precisam de contato plano suficiente com o tampo

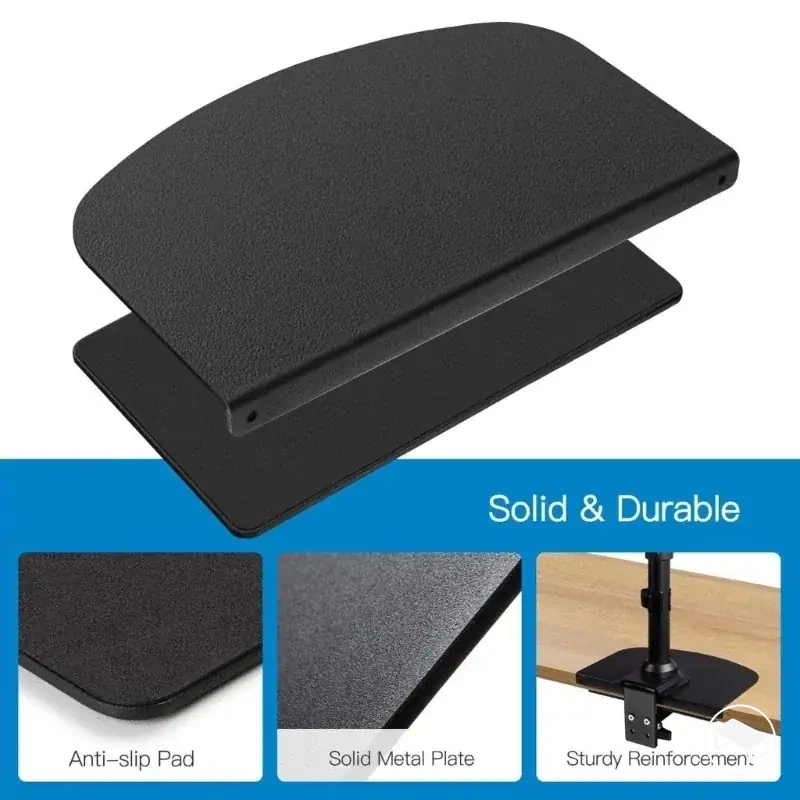

Uma placa de montagem ou placa de reforço precisa de contato plano suficiente na posição pretendida da mesa para distribuir a pressão do grampo por sua área de apoio projetada.
Critérios de apoio da placa
- Base da placa
- Deve apoiar-se suficientemente plana na superfície prevista para distribuir a pressão conforme o design.
- Interferência local
- Uma estrutura, saliência ou outro obstáculo pode reduzir a área de apoio ou impedir o assentamento completo.
- Limite da verificação
- O apoio correto confirma o ajuste local da placa; não determina, sozinho, a capacidade estrutural da combinação mesa + grampo.
Espaço livre traseiro e sob a mesa para o hardware do grampo
O hardware do grampo precisa de espaço livre traseiro e espaço livre sob a mesa suficientes na posição de montagem pretendida para o corpo do grampo, o curso do parafuso, a almofada de pressão e o movimento de aperto.
Qual espaço cada parte precisa
- Corpo do grampo
- Precisa de espaço traseiro para ocupar a posição prevista junto à borda.
- Parafuso e almofada de pressão
- Precisam de espaço inferior e curso livre até a posição de aperto.
- Acesso de aperto
- Precisa de espaço suficiente para a mão, manípulo ou ferramenta exigida pelo próprio suporte.
O espaço necessário é específico do design do grampo, então a condição de ajuste é se cada peça do hardware consegue ocupar e percorrer seu caminho necessário.
Essas condições de espaço livre são separadas de a espessura do tampo estar dentro da faixa suportada pelo grampo.
Use a checklist abaixo para verificar o espaço físico necessário ao redor da borda da mesa na posição de montagem pretendida.
- Folga traseira: O espaço atrás da borda da mesa deve acomodar o corpo do grampo em sua posição pretendida; uma folga disponível menor do que o design do grampo exige impede que o corpo ocupe essa posição.
- Profundidade inferior: O espaço abaixo da posição de montagem deve acomodar o hardware do grampo ao longo da profundidade exigida por seu design; espaço livre insuficiente sob a mesa impede que o hardware ocupe o espaço necessário.
- Curso do parafuso: O parafuso deve ter um caminho desobstruído ao longo do curso necessário para posicionar e apertar o grampo; curso restrito impede que ele alcance sua posição de fixação pretendida.
- Espaço da almofada de pressão: A parte inferior deve oferecer espaço suficiente para a almofada de pressão ocupar sua base pretendida; espaço insuficiente impede que a almofada se apoie em sua posição necessária.
- Acesso para aperto: A proximidade com a parede e o espaço ao redor devem permitir o movimento de aperto exigido pelo design do grampo; acesso restrito impede que esse movimento de aperto seja concluído conforme o pretendido.
Passar na verificação de espessura do tampo não garante espaço livre traseiro ou inferior suficiente para o mecanismo do grampo.
A posição de montagem precisa ainda de espaço para o corpo do grampo, o curso do parafuso, a almofada de pressão e o acesso para aperto exigidos por esse design de grampo, e atender a essas condições de espaço livre não estabelece por si só a adequação estrutural.
Estruturas de mesa, canaletas de cabos e outras obstruções podem bloquear o grampo
Uma estrutura de mesa, saia, canaleta de cabos, trilho de energia ou obstrução semelhante pode bloquear um grampo quando ocupa o espaço necessário para a profundidade do grampo, o caminho do parafuso ou o apoio da almofada de pressão.
Obstrução → conflito de ajuste
Estrutura ou saia
Pode bloquear a profundidade necessária para o corpo do grampo.
Canaleta ou trilho
Pode ocupar o caminho do parafuso ou da almofada de pressão.
Outra posição
Só resolve o conflito quando também preserva contato, espessura suportada, espaço livre e suporte local adequados.
Se nenhuma posição válida oferece essas condições, fixar um grampo para acessório de mesa que não se ajusta é uma tarefa separada de solução de problemas.
Essa verificação local determina se a posição altera a condição de ajuste; ela não presume que o hardware sob a mesa possa ou deva ser modificado.
Resistência do tampo, capacidade de carga do grampo e distribuição de pressão
A capacidade de carga do grampo e a adequação do tampo são restrições separadas: a carga pretendida do acessório deve permanecer dentro do limite do fabricante para o grampo específico, enquanto a mesa deve igualmente oferecer suporte local adequado no ponto de montagem.
A classificação de carga declarada de um grampo descreve o grampo sob as condições especificadas pelo fabricante; ela não estabelece a capacidade de carga do tampo.
Por essa razão, a decisão de compatibilidade exige que tanto a classificação do grampo quanto a condição de suporte local do tampo sejam aceitáveis para a configuração pretendida.
Por exemplo, um grampo pode ter um limite de fabricante acima da carga pretendida do acessório, enquanto o material do tampo, a condição do tampo ou a resistência local no ponto de montagem ainda tornam esse local inadequado.
A área de contato afeta igualmente como a força do grampo é transferida localmente, enquanto uma placa de reforço, quando aplicável ao design, pode alterar a área de contato e a distribuição de pressão sem estabelecer por si só a capacidade do tampo.
Por essa razão, resistência do tampo, capacidade de carga do grampo, área de contato e distribuição de pressão devem ser consideradas em conjunto usando os critérios abaixo.
| Entidade/peça | Atributo/critério | Valor/condição | Implicação para a compatibilidade |
|---|---|---|---|
| Grampo | Capacidade de carga do grampo | Limite declarado pelo fabricante para o grampo específico, sob suas condições especificadas | A carga pretendida do acessório deve permanecer dentro dessa classificação específica do modelo; a classificação não estabelece a adequação do tampo. |
| Acessório pretendido | Carga do acessório | Dentro do limite aplicável do fabricante para o grampo e a configuração específicos | Atende ao critério de classificação do grampo apenas quando o tampo igualmente atende às suas condições de suporte local. |
| Tampo | Material e condição do tampo | Material, construção e condição adequados para suportar a carga montada na posição pretendida | Uma classificação adequada do grampo não se sobrepõe a uma condição do tampo que não consegue suportar a carga localmente. |
| Área de suporte local | Resistência local | Área de montagem capaz de suportar as forças aplicadas do grampo e do acessório independentemente da classificação declarada do grampo | O suporte local deve ser adequado antes que o tampo possa ser tratado como compatível com a configuração de montagem pretendida. |
| Almofadas de contato do grampo | Área de contato e distribuição de pressão | As superfícies de contato se apoiam sobre a área exigida pelo design do grampo, de modo que a força seja transferida por sua região de contato pretendida | Se a área de contato exigida não estiver disponível, a distribuição de pressão adequada nesse ponto de montagem não pode ser presumida. |
| Placa de reforço | Área de contato e distribuição de pressão | Quando aplicável, a placa altera a área de contato e distribui a força pela área de apoio proporcionada por seu design | A placa pode alterar a distribuição local de força, mas não estabelece por si só resistência suficiente do tampo ou compatibilidade geral. |
Quando o suporte por grampo é inadequado após a verificação desses critérios, a comparação entre braço e elevador de monitor fornece o limite para considerar uma abordagem de suporte diferente.
As opções de produto devem ser consideradas somente depois que os critérios do grampo e do tampo forem atendidos para a configuração pretendida.

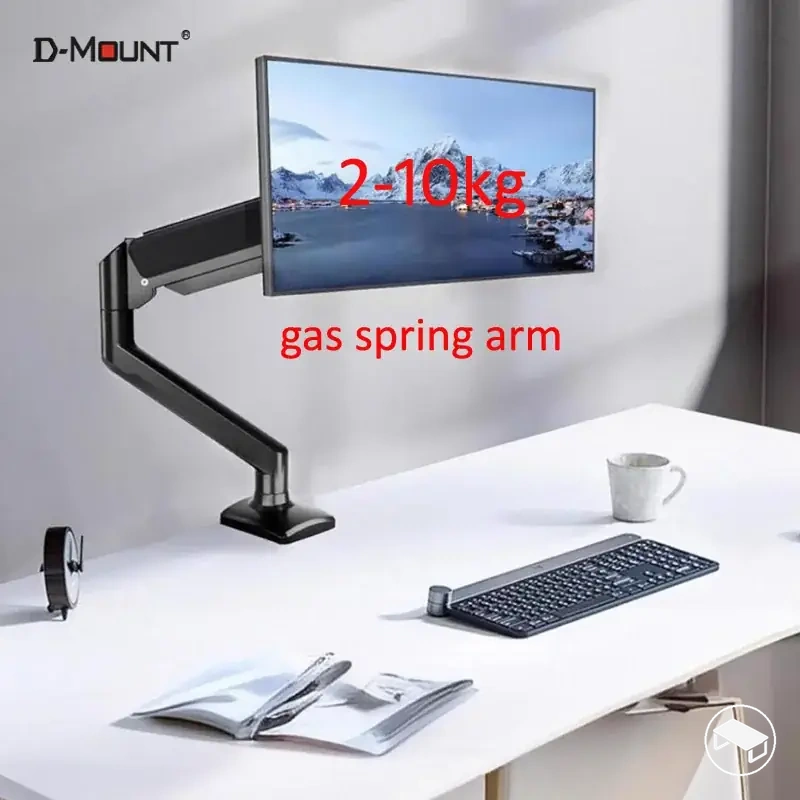

Depois de confirmar os critérios de compatibilidade, os produtos abaixo servem como exemplos para comparar tipos de suporte e acessórios.
Antes de seguir para uma listagem, verifique novamente faixa de espessura, contato, espaço livre e capacidade para a sua configuração.
